4Cr5MoSiV1，即美標(biāo)H13，是一種兼具強(qiáng)度與韌性的空冷硬化型熱作模具鋼。

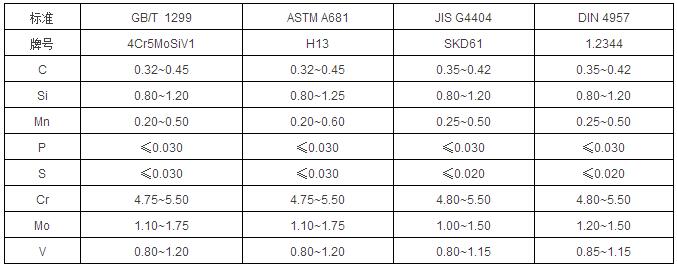

成分規(guī)范

商業(yè)牌號(hào)

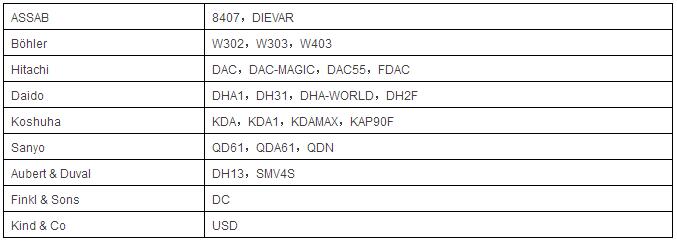

H13型熱作鋼是各鋼廠競(jìng)爭(zhēng)熱點(diǎn)，基于此鋼種及其改良之商業(yè)牌號(hào)甚多，以下為牌號(hào)金華洲模具鋼材公司均有代售（見(jiàn)下表）。

鋼種特點(diǎn)

⑴紅硬性高，在550~600℃高溫條件下仍能保持良好的硬度；

⑵良好的熱塑性、熱疲勞性能及抗熱裂能力；

⑶韌性好，常用鋼里數(shù)一數(shù)二。

熱處理及硬度

⑴推薦淬火規(guī)范：淬火溫度為1020~1050℃，油冷或空冷，硬度為56~58HRC。

⑵推薦回火規(guī)范：回火溫度為560~580℃，回火硬度為47~49HRC。

通常采用2次回火，第2次回火溫度比第1次低20℃。

用途

H13鋼廣泛用于制造熱擠壓模具、芯棒、模鍛錘的錘模、鍛造壓力機(jī)模具、精鍛機(jī)用模具以及鋁、銅及其合金的壓鑄模。
