本文研究了冶煉工藝、化學成分、高溫擴散工藝、鍛后冷卻控制對1.2344鋼橫向沖擊性能的影響規律。

結果表明：電渣重熔工藝、磷元素含量控制、高溫擴散有利于提高鋼材的橫向沖擊性能，鍛后冷卻方法對鋼的顯微組織有一定影響。按照優化工藝能生產出高等向性1.2344EFS鋼。

1.2344鋼是DIN標準(德國工業標準)中的熱作模具鋼，其化學成分與ASTM(美國材料試驗標準)中的H13鋼較為接近。

兩者相比，1.2344鋼的化學成分控制更加嚴格。

隨著1.2344鋼應用的日益廣泛，該鋼的各種性能檢驗指標也日趨嚴格。由1.2344鋼衍生的1.2344EFS(EFS為extra fine structure)鋼要求檢驗鋼的顯微組織和橫向沖擊性能。對于國內冶金行業和模具行業而言，熱作模具鋼的橫向沖擊性能研究較少。

作者結合撫鋼的生產狀況，通過系統研究冶煉工藝、化學成分、高溫擴散工藝、鍛后冷卻控制對鍛制棒材橫向沖擊韌性的影響規律，為生產具有高等向性的熱作模具鋼1.2344EFS提供適合的關鍵控制工藝。

試驗方案

進行橫向沖擊性能研究的1.2344鋼鍛制棒材是撫鋼按照DIN17350-1980標準生產的鋼材，其化學成分、低倍組織和超聲波探傷滿足相關要求。

為保證試驗數據具有可比性，除進行對比研究的工藝參數外，其他關鍵工藝參數(化學成分控制、鋼錠擴散工藝、鍛造比、鍛后冷卻控制和球化熱處理工藝)均保持一致。

橫向沖擊試樣分別取自于圓鋼的1/2半徑處和中心處(扁鋼為1/4對角線處和中心處)，無缺口試樣尺寸為7mm×10mm×55mm。

沖擊試樣經調質處理后硬度控制在44~46HRC的范圍內。采用撫鋼質量部中心試驗室的A654RXY自動端淬硬度機和ZBC-300型沖擊試驗機檢測試樣硬度和橫向沖擊性能。

冶煉工藝對橫向沖擊性能的影響

高質量的模具鋼一般采用電爐+LF+VD工藝(以下簡稱精煉鋼)或電爐+LF+VD+電渣重熔工藝(以下簡稱電渣鋼)生產，兩者相比，電渣鋼在致密度、純凈度方面具有一定優勢。

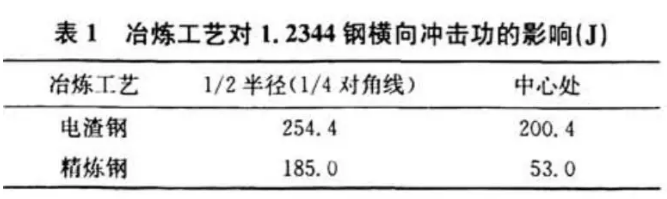

從表1中的數據可以發現，在其他生產工藝相同的條件下，電渣鋼的橫向沖擊性能，特別是中心處的沖擊功明顯優于精煉鋼，其中1/2半徑(或1/4對角線)處橫向沖擊性能提高了37.51%，中心處橫向沖擊性能提高了278.11%。

化學成分對橫向沖擊性能的影響

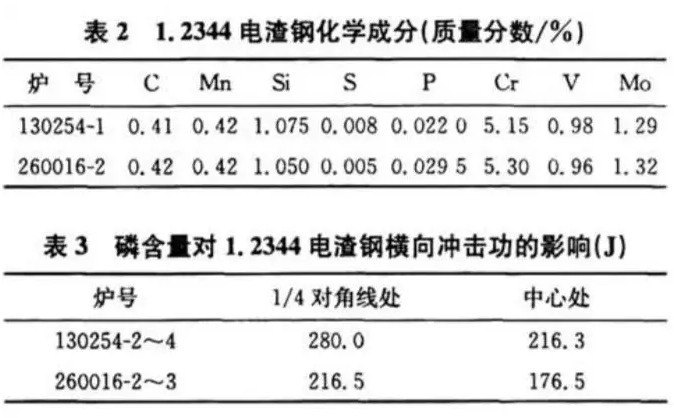

表2和表3分別表示兩批直徑為750mm的1.2344電渣鋼化學成分及其鍛成250mm×600mm扁鋼后的橫向沖擊性能。

表2和表3表明，在C、Mn、Si、S、Cr、V和Mo含量相近的條件下，磷元素的含量對鋼材的橫向沖擊性能有明顯影響。在0.020%~0.030%的范圍內，磷含量增加0 0075%，鋼材橫向沖擊性能則下降了40~60J。

磷造成鋼的韌性下降主要是由于磷在晶界處偏聚會降低晶界表面能，產生沿晶脆性斷裂，同時降低脆斷應力所致。

高溫擴散工藝對橫向沖擊性能的影響

1.2344鋼中舍有一定量的Cr、Mo和V等碳化物形成元素，其鑄態組織中的偽共晶碳化物主要為M7C3，M6C和MC，即Cr7C3，Mo8C和VC。

大量研究表明，上述共晶碳化物在1150-1200°C的溫度下進行較長時間的擴散，鑄態組織中的小顆粒的共晶碳化物能完全溶解到奧氏體中，而粗大的碳化物也可以通過擴散溶解掉一部分，殘余的碳化物顆粒呈現表面能較低的球狀，與大顆粒碳化物相比，這些彌散分布的球狀碳化物對基體性能的影響較小。

圖1是1.2344鋼分別在1150°C(圖1a)和1200°C(圖1b)下保溫5h的微觀組織，通過比較可以發現，當擴散溫度由1150C提高到1200°C，顯微組織中的大顆粒碳化物明顯減少，碳化物的分布更加彌散、均勻。

圖一 不同擴散溫度下1.2344鋼圍觀組織

一般認為，鋼錠的擴散溫度在保證不過熱的前提下應該采用盡可能高的溫度。但擴散時間的長短和不同生產企業的原始鋼錠條件有關，同時也在一定程度上影響生產周期和成本。

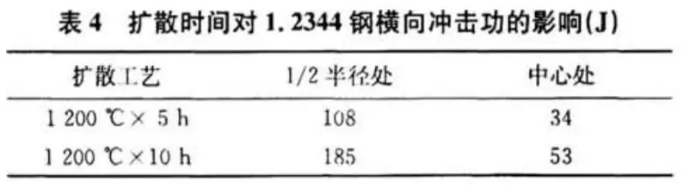

表4是對5t精煉鋼錠進行不同擴散時間的試驗，結果表明在相同的擴散溫度下，擴散時間由5h增加到10h，可以有效增加鋼材的橫向沖擊性能，其中1/2半徑處提高了41.62%，中心處提高了35.85%。

鍛后冷卻方法對橫向沖擊性能的影響

1.2344鋼經鐓粗和多火拔長后具有較高的溫度，特別是鋼材的心部溫度通常在850~900°C，因此終鍛溫度和鍛后冷卻速度的控制直接影響了晶界處二次碳化物的析出。

一般而言，終鍛溫度越高，冷卻速度越慢，晶界處析出的二次碳化物越嚴重，一旦形成網狀碳化物，將在一定程度上影響鋼材的沖擊韌性。

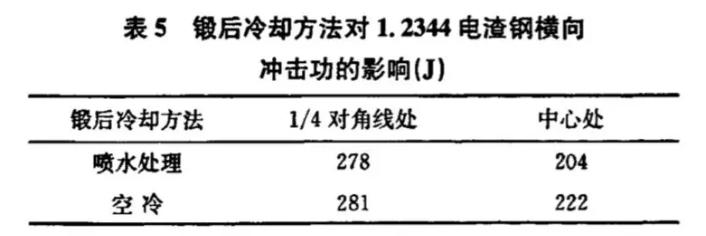

鍛后冷卻方法采用了扁鋼噴水處理和空冷兩種，表5數據顯示兩種冷卻方法對橫向沖擊性能的影響沒有明顯差別，這可能是由于1.2344鋼具有較高的淬透性造成的。

但通過金相分析觀察發現：進行噴水處理的扁鋼微觀組織更加均勻，而空冷處理的扁鋼微觀組織具有馬氏體特征。

1.2344EFS的生產試制

根據工藝試驗的結果，高等向性1.2344EFS鋼采用精煉鋼冶煉工藝，其中磷元素和硫元素的含量分別控制在0.015%和0.004%以下，鋼錠在1200°C的溫度下擴散了15h以上，鋼錠經多向鍛造、控制冷卻及球化處理。

試生產鍛材200t，其顯微組織滿足NADCA207-1990(北美模鑄協會H13退火顯微組織評級圖)中合格級別，直徑小于300mm的鍛制圓鋼的橫向沖擊功達到1/2半徑處≥200J，中心處≥120J的技術要求?？v向沖擊功按300J計算，其等向性達到76.63%。

結論

(1)采用電渣重熔工藝、磷含量控制在≤0.020%、高溫擴散(時間根據錠型而定)有利于提高鋼材的橫向沖擊性能。

(2)鍛后冷卻速度對鋼的顯微組織有一定影響，冷卻速度越快，鋼的顯微組織細化趨勢越明顯。

(3)采用電爐十LF+VD精煉工藝，控制磷含量≤0.015%，鋼錠在1200°C擴散15h以上，采用多向鍛造、鍛后水冷及球化處理工藝，可以生產具有高等向性的1.2344EFS鋼。
